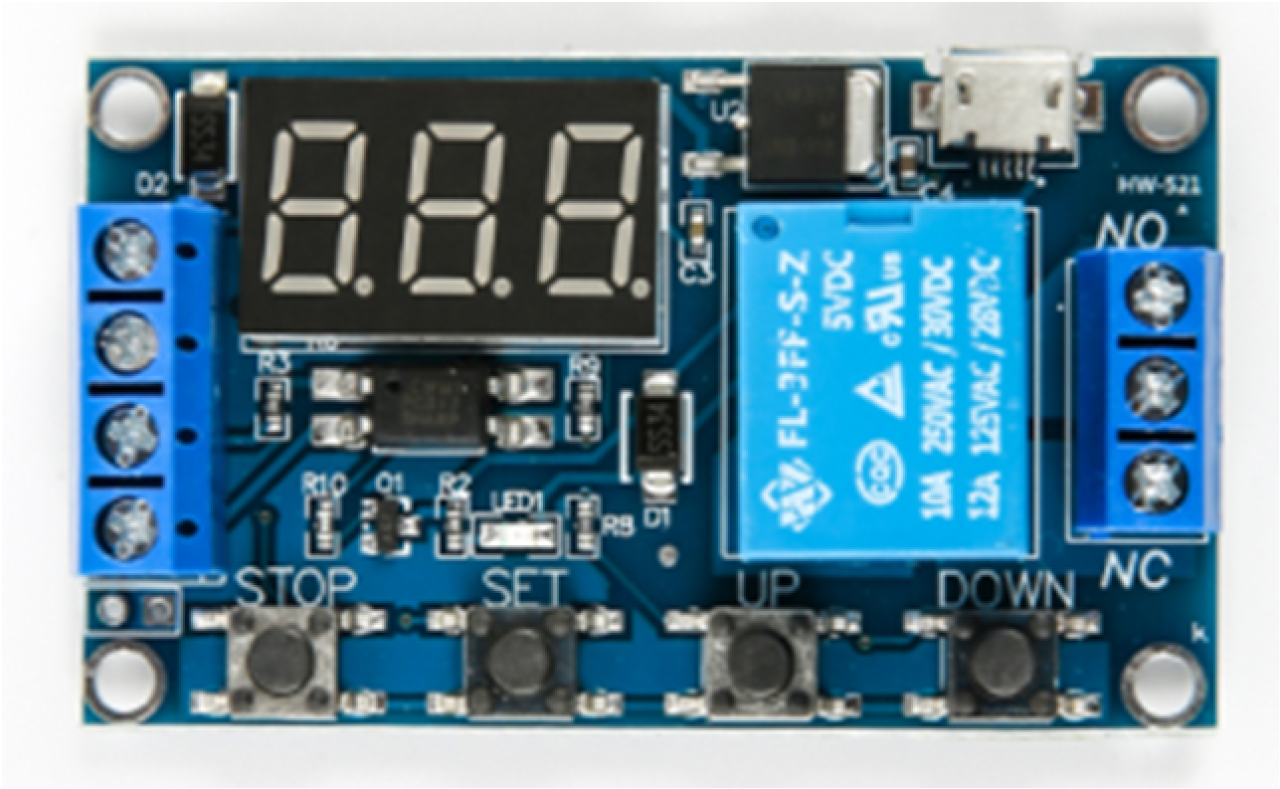

Przekaźnik Czasowy 0-999min Włącznik Cyklowy Timer

Zasilanie: 6V - 20V lub micro USB 5.0V (zasilanie 24V DC uszkodzi płytę - w przypadku napięcia powyżej 20V, należy użyć przetwornicy step-down, np. LM2596, i ustawić napięcie na wyjściu na poziomie 8-10V)
Trigger (wyzwalacz): 3,8V - 20V
Zakres czasu: 0-999 minut
Praca w przedziale temperatury: -40°C do 85°C
Wymiary: 62mm x 38mm x 19mm
Przekaźnik: 10A 230V-AC, 30V-DC
Przekaźnik Czasowy 0-999min Włącznik Cyklowy Timer
Kod producenta: 1C5VRTDM

Funkcja 3.2 pozwala na pracę modułu bez wykorzystania sygnału Triggera. Oznacza to, że podczas zasilania modułu czasowego poprzez gniazdo microUSB o napięciu 5V lub złącze 6.0-20.0V, rozpoczyna się odliczanie czasu bez konieczności wyzwalania startu. Moduł pozwala na nieskończoną lub określoną ilość cykli pracy przekaźnika.

Procedura programowania modułu:

Przycisk STOP włącz/wyłącz przekaźnik ( Odliczanie działa - przekaźnik jest wyłączony )
Przycisk SET trzymany długo- wybór jednej z funkcji oraz przejście do atrybutów funkcji
Przycisk SET trzymany krótko- wyświetlenie atrybutów funkcji
Procedura programowania modułu:
Naciśnij przycisk stop wybierając opcję ON.
Poczekaj, aż na wyświetlaczu pojawi się 000
Wciśnij długo SET -> Wybierz program przyciskami UP / DOWN
Wciśnij krótko SET -> Migające OP na wyświetlaczu ->  000. -> Wprowadź długość trwania atrybutu przyciskami UP / DOWN

Przyciskiem STOP wybierz jednostkę czasu:
000. -> Sekunda
00.0 -> Dziesiętne części sekundy (np. 05.5 = 5,5 sekundy)
0.0.0. -> Minuta (np. 0.0.1. = 1 minuta)
Wciśnij i przytrzymaj przycisk SET - Po zakończeniu migania numeru programu (np. P1.1) procedura zostanie zakończona.
Opis programów (funkcji):

P1.1: Po podaniu sygnału Triggera, przekaźnik włącza się, a odliczanie czasu ustawionego jako atrybut funkcji OP rozpoczyna się. Przekaźnik wyłącza się po zakończeniu odliczania. Podanie sygnału Triggera podczas odliczania nie wpływa na odliczanie.
P1.2: Podobnie jak P1.1, ale podanie sygnału Triggera podczas odliczania powoduje odliczanie od nowa.
P1.3: Podobnie jak P1.1, ale podanie sygnału Triggera podczas odliczania wyłącza przekaźnik i resetuje odliczanie.
P2: Po podaniu sygnału Triggera, następuje odliczanie czasu ustawionego jako atrybut funkcji CL, a następnie przekaźnik włącza się. Odliczanie czasu ustawionego jako atrybut funkcji OP rozpoczyna się. Przekaźnik wyłącza się po zakończeniu odliczania. Podanie sygnału Triggera podczas odliczania nie wpływa na odliczanie od nowa.
P3.1: Po podaniu sygnału Triggera, przekaźnik włącza się, a odliczanie czasu ustawionego jako atrybut funkcji OP rozpoczyna się. Następnie przekaźnik wyłącza się, a odliczanie czasu ustawionego jako atrybut funkcji CL rozpoczyna się. Ten proces (CYKL) powtarza się określoną ilość razy, zgodnie z ustawieniem atrybutu LOP (--- w atrybucie LOP oznacza pętlę nieskończoną). Podanie sygnału Triggera podczas odliczania wyłącza przekaźnik i resetuje odliczanie.
P3.2: Po podłączeniu modułu do zasilania, przekaźnik automatycznie włącza się. Następnie odliczanie czasu ustawionego jako atrybut funkcji OP rozpoczyna się. Przekaźnik wyłącza się po zakończeniu odliczania. Ten proces (CYKL) powtarza się określoną ilość razy, zgodnie z ustawieniem atrybutu LOP (--- w atrybucie LOP oznacza pętlę nieskończoną).
W zależności od dostawy w module dostępna jest opcja Uśpienia Wyświetlacza lub nie.

Tryb Uśpienia Wyświetlacza: Jeśli przez 5 minut nie zostanie podany sygnał Triggera, wyświetlacz wyłączy się.

Włącz Tryb Uśpienia Wyświetlacza: Przytrzymaj przez około 3 sekundy przycisk STOP - Na wyświetlaczu pojawi się napis C - P.

Wyłącz Tryb Uśpienia Wyświetlacza: Przytrzymaj przez około 3 sekundy przycisk STOP - Na wyświetlaczu pojawi się napis 0 - d.
