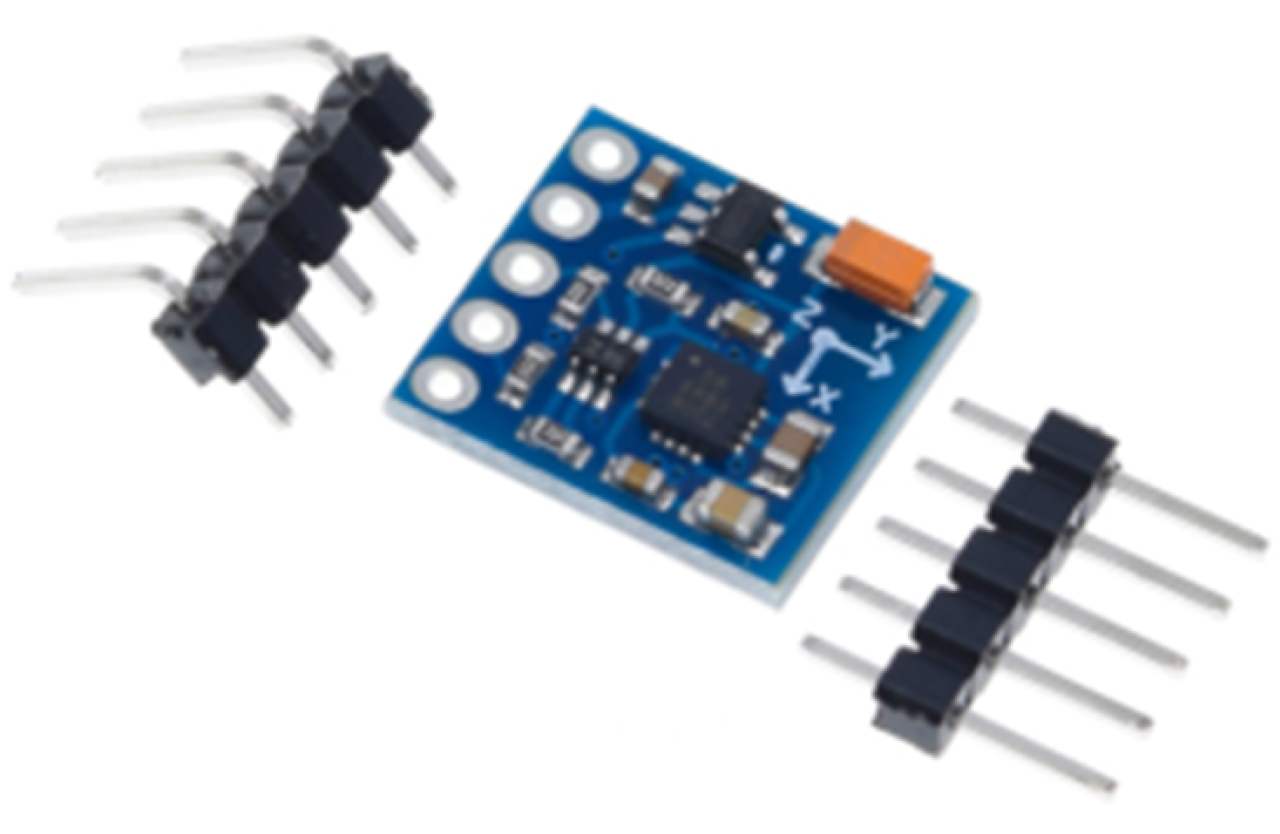

Kompas GY-271 DA 5883 - 3-osiowy cyfrowy kompas magnetometr QMC5883L

Kompas DA5883 oparty na QMC5883L - Cyfrowy 3-osiowy Magnetometr z Interfejsem I2C dla Arduino

Opis Produktu:

Ten mini czujnik służy do pomiaru pola magnetycznego Ziemi i jest idealny do określania kierunku. Doskonale nadaje się w modelarstwie, zwłaszcza w celu stabilizacji modeli w zakresie kierunku lotu lub jazdy.

Opis Czujnika GY-271:

QMC5883L 3-osiowy cyfrowy magnetometr
Służy do pomiaru pola magnetycznego w trzech osiach w zakresie ±8 gauss z rozdzielczością 5 mili gauss.
Pracuje w zakresie napięcia od 3,3 V do 5,0 V.
Posiada niewielkie rozmiary płytki i niski pobór prądu.
Sygnał wyjściowy jest w standardzie I2C, co umożliwia łatwe podłączenie do platform takich jak Arduino, Raspberry Pi itp.
Dodatkowo posiada wyprowadzenie przerwań (DRDY).
Doskonale nadaje się do pomiaru kierunku względem biegunów pola ziemi.
Można go łączyć z dowolnym zestawem uruchomieniowym, takim jak Arduino lub minikomputer Raspberry Pi.
Złącza są typu goldpin o rozstawie 2,45 mm.

Parametry Techniczne:

Napięcie zasilania: 3,3 - 5,0 V
Napięcie pracy wyprowadzeń: 3,3 - 5,0 V
Minimalny pobór prądu (LOW-POWER): do 75 uA
Trzy osie: X, Y, Z
Interfejs komunikacyjny: I2C (TWI)
Wbudowane rezystory 2,2 kΩ podciągające linie SDA i SCL
Rozdzielczość: 16 bitów dla każdej osi - 5 mili gauss
Zakres pomiarowy (konfigurowalny): ±8 gauss
Maksymalna prędkość magistrali I2C: 3,5 MHz
Wymiary: 14 mm x 13 mm
Złącze raster: 2.54 mm - brak pinów (w zestawie do samodzielnego lutowania)

Podłączenie i Komunikacja:

Moduł wykorzystuje popularną magistralę I2C (TWI) do komunikacji z jednostką centralną. Zawiera niezbędne elementy pasywne do poprawnego funkcjonowania. Złącza typu goldpin umożliwiają podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.

Wyprowadzenia Czujnika:

VCC: Zasilanie 5V - Zakres napięcia zasilania modułu od 3,3 V do 5,0 V.
GND: Masa układu.
SCL: A5 - Linia zegarowa magistrali I2C (TWI), toleruje napięcia od 3,3 V do 5,0 V.
SDA: A4 - Linia danych magistrali I2C (TWI), toleruje napięcia od 3,3 V do 5,0 V.
DRDY: Przerwanie zewnętrzne sygnalizujące gotowość danych stanem niskim. Domyślnie podciągnięte do napięcia zasilania.
