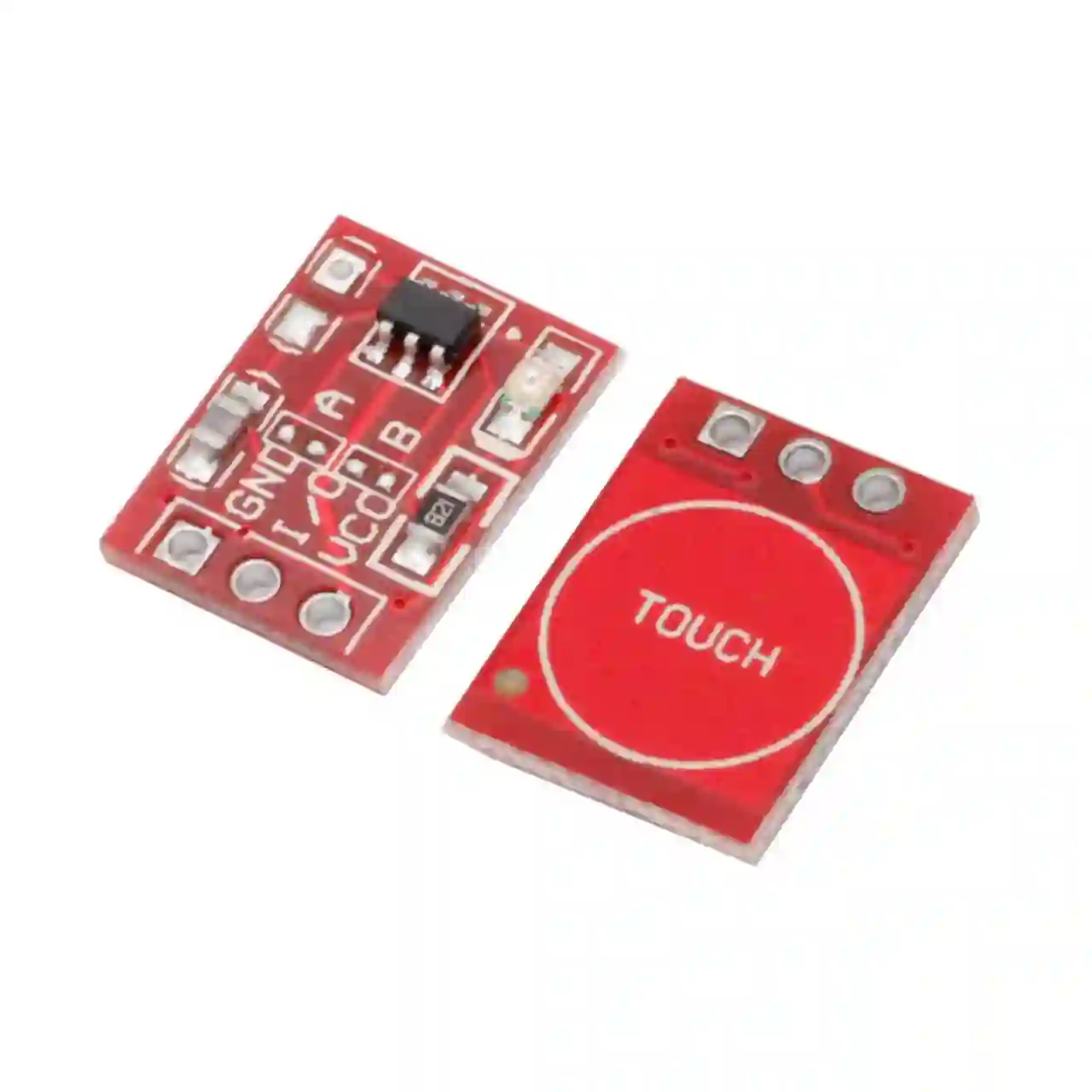

Czujnik dotykowy pojedynczy TTP223 14x11mm - Touch Sensor do Arduino

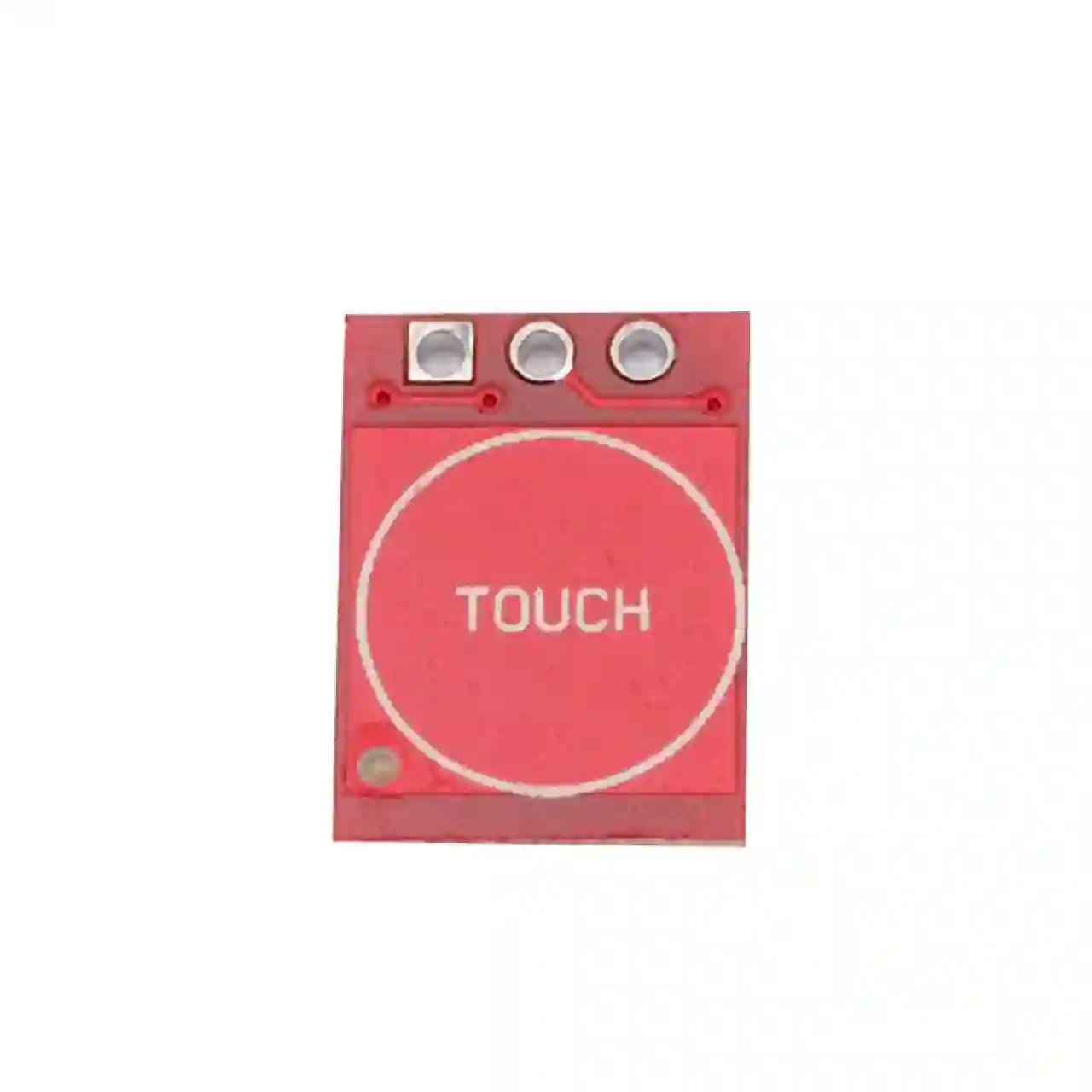

TTP223 to układ pojedynczego detektora dotyku, który charakteryzuje się nie tylko niskim poborem mocy, ale również szerokim zakresem napięcia roboczego (od 2V do 5,5V). Ten wszechstronny układ oferuje możliwość pracy w dwóch różnych trybach: "low power mode" lub "fast mode". Domyślnie, na wyjściu, znajduje się stan niski, jednak po wykryciu dotyku w aktywnym polu na płytce PCB, układ ustawia wyjście w stanie wysokim, co umożliwia prostą reakcję na aktywację.

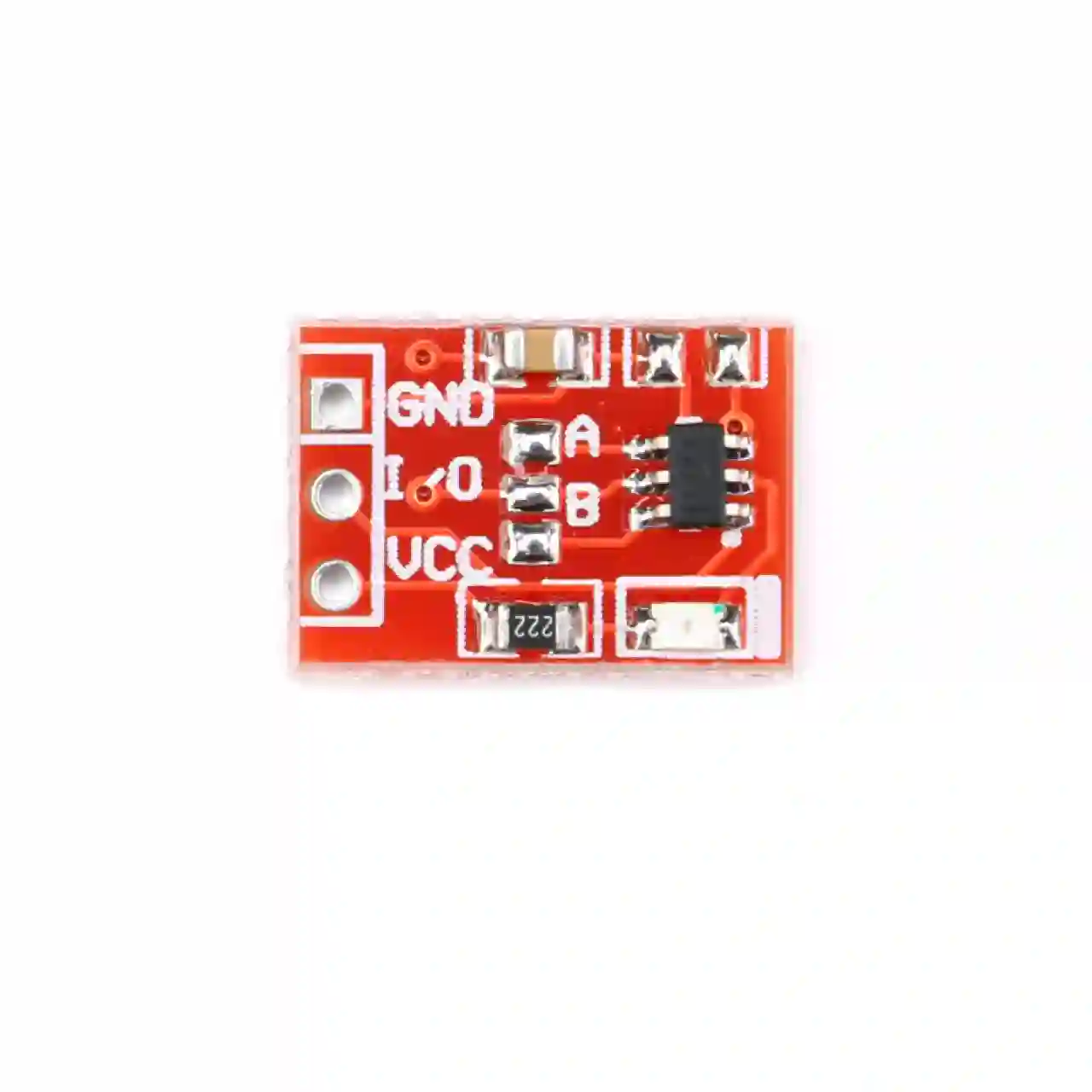

Zworka A:

Zamknięcie zworki spowoduje, że na wyjściu początkowo będzie obowiązywał stan wysoki (HIGH), a po każdym dotknięciu pola czujnika stan zmieni się na niski (LOW). Jeśli zworka pozostanie nierusząca, wyjście pozostanie w stanie wysokim. W przypadku, gdy zworka jest otwarta, to początkowo na wyjściu będzie występować stan niski (LOW), natomiast każde kolejne dotknięcie czujnika spowoduje zmianę na stan wysoki (HIGH).

Zworka B:

Zworka B wpływa na sposób zmiany stanów sygnałów na wyjściu OUT. Po połączeniu zworki, moduł działa w trybie TOGGLE, co oznacza, że każde dotknięcie przycisku skutkuje zmianą stanu logicznego na przeciwny. Na przykład, jeśli początkowo OUT jest w stanie wysokim, to pozostanie w tym stanie aż do kolejnego dotknięcia czujnika, które spowoduje zmianę OUT na stan niski. Kolejne dotknięcie przywraca OUT do stanu wysokiego. Jeśli zworka B pozostaje niepodłączona (otwarta), to aktywny stan na wyjściu OUT pojawia się tylko w momencie dotknięcia czujnika, zgodnie z ustawieniami zworki A.

Specyfikacja:

Napięcie zasilania: od 2,0V do 5,5V
Układ: TTP223
Pobór prądu (przy VDD=3V): 3.0uA (low power mode), 7.0uA (fast mode)
Czas reakcji: 60ms (fast mode), 220ms (low power mode)
Sygnalizacja pracy: dioda LED
Cyfrowe wyjście sygnału
Zworka A: konfiguracja aktywnego poziomu logicznego (Low/High)
Zworka B: konfiguracja wyjścia (sygnał ciągły/chwilowy)
Wymiary: 14mm x 11mm
